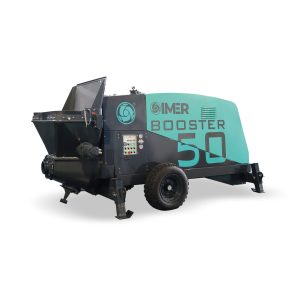

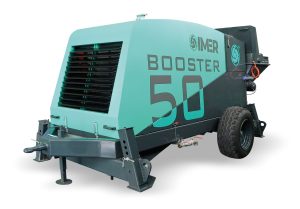

Booster 50 to pompa tłokowa odpowiednia do wszystkich rodzajów placów budowy, która jest w stanie zaspokoić najróżniejsze potrzeby w zakresie pompowania i przenoszenia betonu nawet na 250 m w poziomie i 150 m w pionie

Pompa w wersji „R” posiada z homologację UE, do holowania po drogach publicznych.
Wyposażona w  układ hamulcowy, homologowane koła, kliny blokujące koła, błotniki i listwę świetlną.



Nadaje się do pompowania zapraw:
• o maksymalnym uziarnieniu 35 mm
• zbrojonych włóknami
• o wysokiej wytrzymałości
• ogniotrwałych (tylko do stosowania na mokro)
• Jastrychy z keramzytem / piaskiem / cementem
• Jastrychy ze styropianem / piaskiem / cementem
• samopoziomowanie na bazie cementu / anhydrytu



Booster 50 to pompa tłokowa z zaworem „S” przełączającym pomiędzy dwoma cylindrami ze stali Hardox® pompującymi o średnicy 180 mm i długości przesuwu 1000 mm. Zawór przełączający to ultraszybka wymiana z „Elektronicznym system pewnego pozycjonowania”, sterowany za pomocą dwóch czujników indukcyjnych. Zapewnia optymalną pracę nawet w przypadku najbardziej wymagających zapraw. Ilość cykli pracy tłoków ustawiana jest przez operatora na panelu sterującym, w zakresie od 2 – 33 przełączeń zaworu S/min.

Zawór stożkowy „S” o średnicy od 180 mm do 150 mm , otrzymywany z połączenia stali specjalnych i samokompensującego pierścienia ścieralnego, w celu zminimalizowania zużycia nawet w przypadku zapraw szczególnie ściernych.

System automatycznej regulacji mocy znacznie zmniejsza zużycie paliwa i emisję CO2 (prędkość obrotowa silnika system regulacji w oparciu o moc wymaganą do pompowania).

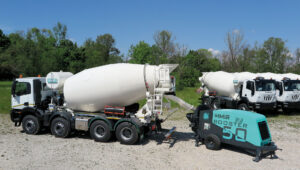

Beton może być podawany przez betoniarkę samochodową lub bezpośrednio przez węzeł betoniarski.

Napęd jest całkowicie hydrauliczny, z osiowym tłokiem głównym.

Pompa o zmiennym przepływie i stałej mocy oraz pompą zębatą, do akcesoriów (wał mieszadła, myjka ciśnieniowa i doładowanie).

System hydrauliczny typu „otwartego” ma szczególną zaletę utrzymywania niskich temperatur oleju w każdych warunkach pracy i jest w stanie wytworzyć ciśnienie 260 bar.

System „Cool Fast”
Służy tylko do przenoszenia oleju ze zbiornika do chłodnicy, utrzymująca niską temperaturę pracy podczas ciągłej pracy cyklicznej, nawet w klimacie tropikalnym.

Pompa wyposażona jest w sito z wibratorem do filtrowana z wszelkich ciał o nadmiernych rozmiarach.

Aby uniknąć segregacji materiału podczas pracy, w bębnie umieszczono mieszadła



Wyposażenie standardowe

  • Chłodzony cieczą silnik wysokoprężny Yanmar Stage 5 Final Tier 4
  • Pompa hydrauliczna o zmiennym przepływie

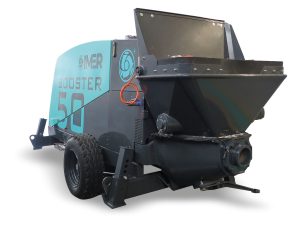

  • Zbiornik z wałem mieszadła
  • Sito z wibratorem elektrycznym 12V
  • Układ hydrauliczny o swobodnym przepływie
  • Tłoki fi 180 mm z zaworem przełączającym „S”
  • Kolektor tłoczny DN 150 (6″)
  • Panel sterowania ANTI-SHOCK
  • Mini wyświetlacz z funkcjami diagnostycznymi i licznikiem godzin
  • Pilot zdalnego sterowania na 4 funkcje z o długości 30 m
  • Zestaw narzędzi do wymiany tłoków pompujących
  • Automatyczna pompa smarowania
  • Oś z kołami
  • Cztery stabilizatory manualne
  • Regulowany drążek manipulacyjny (Booster 50)
  • Homologacja UE do holowania (Booster 50 R)



Dane techniczne:

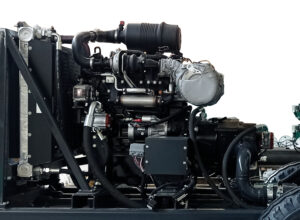

Silnik wysokoprężny Yanmar Stage 5 4TNV98CT-NY12D
Moc zainstalowana 53 kW
Układ pompowania: Dwucylindrowy tłok
Wielkość ziarna 35 mm
Przepływ materiału* 3-50 m3/h
Ciśnienie pompowania* 80 bar
Rozdzielacz przyłączeniowy rurowy 150 mm
Pojemność zbiornika 350 L
Wysokość załadunku 1420 mm
Odległość pompowania w poziomie*  250 m
Wysokość pompowania* 150 m
Rozmiar cylindra pompującego 180 mm
Skok cylindra pompującego 1000 mm
Ilość cykli pracy zaworu „S”: 2-33 przełączenia/min
Poziom hałasu <103 dB (A)
Wymiary maszyny szer. / dł. / wys. mm 1764/4370/1950
Wymiary maszyny (wersja R z homologacją) szer. / dł. / wys. mm 1764/5670/1950
Masa maszyny 3100 kg

Wymiary pakowanej maszyny szer. / dł. / wys. mm 1764/4370/1950
Wymiary pakowanej maszyny szer. / dł. / wys. (wersja R) mm 1764/4560/1950
Waga zapakowanej maszyny: kg 3100

(*) Dane dotyczące odległości, wysokości i wydajności godzinowej są niewiążącymi wartościami orientacyjnymi, które różnią się w zależności od spójność materiałów i wybranej konfiguracji.
